Медогонки грановского 3- и 4-рамочные

На что необходимо обратить внимание при покупке медогонки?

Приступая к выбору и покупке медогонки, необходимо ознакомиться не только с информацией о модификациях аппарата, но и подготовить список вопросов, которые желательно задать продавцу:

Важно! Качество нержавеющей стали обычно проверяют магнитом — к пищевой нержавейке он не липнет.

Стоит определиться с видом медогонки, которая станет наиболее подходящим вариантом для конкретной пасеки: небольшому пчелохозяйству (количество семей — до 10) подойдёт 2- или 3-рамочная медогонка, средней пасеке (от 10 до 20 пчелосемейств) нужен 3- или 4-рамочный аппарат. Главное, что следует знать, — наличие электропривода в устройстве, который обеспечивает автоматический режим работы.
Часто продавцы заявляют, что медогонка выполнена из нержавейки, но на деле оказывается, что этот материал применяется только в изготовлении бака, а при изготовлении остальных частей — кассет и ротора — использовался крашеный металл.
При наличии электропривода, следует поинтересоваться у продавца, кто является его производителем. При конструировании и сборке приборов многие производители ставят приводы сторонних фирм, что не всегда хорошо для покупателя. Во-первых, возникает вопрос с гарантийным обслуживанием, во-вторых, в связи с повышением курса доллара, цена может быть непомерно высока

Также стоит поинтересоваться программой электропривода, а именно его возможностью работать в автоматическом режиме, наличием трёх циклов откачки и возможностью использования на других медогонках.
Следует обратить внимание на удобство пользования выбранной модели и её дополнительного функционала. Поинтересуйтесь у продавца следующими моментами: предусмотрена ли подставка, которая облегчает слив мёда в подготовленную тару; механизм окончательного слива мёда, который позволяет фиксировать установку в наклонном положении; каков объём медового кармана

Из этих мелочей будут состоять комфорт и качество вашей работы на пасеке.
Необходимо осведомиться о комплектации выбранной модели — например, о наличии крышки, которая защитит мёд от попадания пыли и является обязательным элементом техники безопасности, а также о виде крана. Невзирая на убеждения продавца, который обязательно расскажет, что модель не пылит при работе, а потому не требует крышки — соглашаться не стоит. Также не рекомендуется приобретать аппарат с шаровым краном, который крайне медленно сливает мёд.
Прибегая к услугам определённой компании, следует заранее поинтересоваться её репутацией среди пчеловодов. Однако, и здесь нужно проявить бдительность — многие недобросовестные производители часто прибегают к «чёрному пиару», публикуя от имени пчеловодов отрицательные комментарии о конкурентах.

Какие существуют виды медогонки Грановского

Разные модели аппаратов Грановского отличаются количеством кассет для рамок, вмещаемых при выкачке меда, а также их функциональностью. У маленьких моделей, рассчитанных на 2, 3 или 4 рамки, кассеты не вращаются. Аппарат востребован владельцами небольшой пасеки, имеющими максимум 10 ульев. Медогонка отличается компактностью, малым весом, низкой стоимостью.

Таблица «Виды медогонок Грановского»

Количество рамок в медогонке Грановского	Преимущества
Двух и трехрамочные	Хордовая. Имеет необоротные кассеты. На рамку Дадан. Используется на пасеках маленького размера, любительских, которые содержат не больше, чем 10 семей пчел. Компактная. Доступная цена. Легкая в весе.
Четырехрамочная	Оборотные кассеты. На рамку Дадана. Медогонка Грановского 4дн 220 используется не только на любительской пасеке, подходит и для полупрофессионал ьных, на которых не больше, чем 40 семей. Медогонка Грановского 4дн 220 имеет электродвигатель , который расположен снизу. Би-Пром предлагает ручной и электрический вариант. Надежные рамки, которые долгое время остаются целыми. Отличается высокой производительнос тью, за счет особенных технологий. Легко с ней работать, имеет пульт управления. Плавно разгоняется ротор и быстро останавливается.
Шести и восьмирамочные	Медогонка Грановского 8дн 220 имеет оборотные кассеты. Используется на профессиональной пасеке, работает с 100 семьями пчел. Электродвигатель ная 220 В и 12 В. Автоматизированн ая откачка. Электродвигатель расположен внизу. Крепкие рамки, долгое время остаются целы. Отличается большим карманом для сбора меда. Мед сливается быстро, не нужно дополнительно использовать специальные фильтра и сетки. Оснащены механизмом – «окончательный медовый слив».

Отдельно можно выделить медогонку Грановского, разработанную на рамку «РУТ». Она является восьмирамочной, используют на профессиональной пасеке, которая содержит свыше 50 семей пчел. Качественное сделать устройство Грановского своими руками довольно сложно, можно соорудить медогонки только они будут отличаться от тех, что предлагает Би-Пром своею производительностью.

Владельцам средних пасек, содержащих около 40 ульев, оптимально подойдет полупрофессиональный аппарат Грановского. Рассчитан он на четыре рамки, но кассеты установлены вращающиеся. Принцип работы, управления прост и аналогичен бытовым моделям. Отличается только увеличенная производительность.

Промышленные и частные профессиональные пасеки состоят из более 40 ульев. Выкачку больших объемов меда осуществляют аппаратами Грановского с шестью или восьмью вращающимися кассетами. Корпус оснащен вместительным медосборным карманом. Слив меда осуществляется без фильтров.

Выпуск медогонок Грановского налажен многими производителями. Самой известной на отечественном рынке является фирма Би-Пром. Модели этой компании оснащены плоским днищем. У аналогов других производителей дно выполнено в форме конуса.

Производитель Би-Пром комплектует свои аппараты двумя видами электропривода. Модели, работающие от 12 вольт, удобнее использовать на пасеке, где отсутствует электросеть. Подключение происходит к аккумулятору. Модели, работающие от 220 вольт, более мощные, производительные. Такие медогонки у пасечников получили большее признание.

На видео обзор медогонки Грановского:

Недостатки

Как ни странно, но у медогонки Грановского есть и несколько недостатков. Несмотря на то, что их не очень много, они играют роль при выборе устройства, и порою — не в его пользу:

Медогонка Грановского для домашнего использования

Бак изготавливается из недостаточно толстого материала, что не всегда комфортно при работе

Особенно серьезные проблемы возникают при креплении устройства, поэтому к данной особенности следует относиться с особой осторожностью.
В некоторых моделях ножики закрепляются недостаточно хорошо, что в некоторых случаях провоцирует преждевременную поломку устройства.
У газопроводного крана, которым оснащена медогонка Грановского, достаточно сложное устройство, что также весьма проблематично при работе.. Наконец, можно отметить и то, что если вы заполните медогонку на незначительно большее количество литров, чем она предусматривает, то её действие затормозится, заметно понизится эффективность

Четко отслеживайте, какое количество рамок вы помещаете в медогонку

Наконец, можно отметить и то, что если вы заполните медогонку на незначительно большее количество литров, чем она предусматривает, то её действие затормозится, заметно понизится эффективность. Четко отслеживайте, какое количество рамок вы помещаете в медогонку.

Конструктивные особенности

Самая маленькая медогонка может обрабатывать только 2 рамы (хордиальная), производственная техника способна погрузить более 50 рам одновременно. К последним относится радиальный метод скачивания меда.

Чан

Радиальная медогонка представляет собой чан округлой формы, который может быть выполнен как из нержавеющей стали, так и с оцинкованного железа. Если аппарат производственный, то его размеры примерно 880 мм (диаметр) и 690 мм (высота). Самодельные аппараты могут быть разных размеров, в зависимости от чертежа.

Дно

Конусообразное выгнутое дно укрепляется с наружной стороны чана обручами для крепости. Во внутренней части сконструирована металлическая сетка из толстых прутьев (чтобы не гнулись под весом меда) на вертикальной оси, которая, в свою очередь, проходит через вершину дна под чаном. Ось крепится на крестовину из железа. Стальной стержень крепится с помощью металлического стакана (на дне конструкции). Вертикальная ось клетки представляет собой водопроводную трубку, диаметром 2,5 см. Во избежание скопления меда на дне чана, в верхней части вертикальной оси (на вершине конуса) припаяна железная трубка высотой 3 см.

Клетка металлическая

Клетка состоит из двух крестовин: в верхней части и в нижней. Верхняя крестовина необходима для поддержания упорного круга, который благодаря специальным выступам может фиксировать рамки. Нижняя крестовина, в свою очередь, фиксирует оставшиеся три круга: один крайний гладкий (упорный) и два для фиксации боковинок рамок. Клетка закреплена на высоте от дна для того, чтобы ее части не задевали уже откачанный мед, скопленный на дне.

Упорные круги

Диаметр верхнего и нижнего упорного круга — 770 мм., а вот диаметр большого вырезного круга на 50 мм меньше. Внутреннее расстояние между выступами в среднем 60 мм. Нижняя часть чана способна удерживать около 100 килограмм меда, через специальную трубку можно сливать откачанный мед. Поэтому медогонка постоянного контроля со стороны пасечника не требует.

Шарикоподшипник

В пластинке, которая прикрученная болтами к поперечине чана, прикреплены подшипники. Запуск процесса вращения осуществляется путем автоматического или ручного привода с помощью вертикальной шестеренки с ручкой (на горизонтальной оси). Если рассчитывается 250 оборотов в минуту, то соотношение шестерен должно быть 1 : 3.

Вывод меда

Вывод скачанного и скопившегося на дне меда осуществляется с помощью специального краника с секущей задвижкой, расположенный у дна втулка. Во избежание просачивания меда, чан должен быть проверен на наличие швов и их целостности. Все швы дополнительно пропаяны с наружной стороны, либо чан литой.

Крышки

Верхняя часть медогонки закрывается специальными крышками полукруглой формы, которые прикреплены к центральной пластине чана. Крышки для прочности имеют зиги (чаще по периферии). Во избежание открытия верхних крышек в процессе качки, они запираются скобкой, которая охватывает в верхней части шестерню, но не мешает движению барабана.

Характеристики

Агрегат — это сочетание электрического привода и кассет, которые подходят для
обработки рамок Дадана. Все детали и корпус аппарата изготавливаются из
качественной нержавеющей стали. Барабан — сочетание металла и стали, покрывается
безопасным, нетоксичным полимером. Особенность — детали медогонки соединяются
встык. Это исключает риск протечек во время вращения центрифуги.

Кассеты — их размещают на роторе таким образом, чтобы во время движения
пружина одновременно развернула их. Плавное вращение обеспечивают подшипники. В
верхней части бака находится ручной привод, который можно снимать. Есть и
электродвигатель, что позволяет упростить процесс и выбрать предпочитаемый метод
откачки. Управлять работой центрифуги можно при помощи пульта.

Особенности и преимущества

Производители выделяют такие преимущества аппаратов конструкции Грановского:

1. Гарантия отсутствия окислительных реакций — корпус устройства выполнен из высококачественной нержавеющей стали.
2. Ротор вращается на радиальном подшипнике — это обеспечивает плавное скольжение и продлевает срок эксплуатации устройства.
3. Даже если выбрана медогонка Грановского с ручным приводом, в комплекте будет предоставлен пульт, которым можно будет регулировать процесс откачки меда.
4. Кассеты внутри барабана разворачиваются автоматически. Больше не нужно вручную переворачивать рамки — это существенно экономит время.
5. Если более удобным представляется радиальное расположение рамок внутри устройства, то в конструкции Грановского предусмотрена и эта функция. Достаточно убрать пару лишних кассет. Это возможно только в механизмах на 6 и 8 рамок.
6. Аппараты конструкции Грановского имеют небольшие размеры, что вместе с малым весом позволяет без проблем переносить медогонки с места на место.
7. Не возникнет трудностей с мытьем аппарата после выкачки меда — все части медогонки являются съемными.

Кроме этих характеристик, радиальная медогонка Грановского выделяется среди прочих аппаратов для выкачки меда некоторыми особенностями:

• устройство идеально работает с рамками Дадана;
• соблюдены все стандарты безопасности, гарантирующие получение чистого, качественного продукта;
• необходимость вмешательства владельца устройства практически сведена к нулю благодаря максимальной автоматизации;
• методика перевода кассет в хордиальное положение в процессе работы позволяет добиться впечатляющих результатов.

Электропривод на радиальную медогонку

Чтобы оснастить устройство на 24 рамки электроприводом, необходимо использовать двигатель, который имеет постоянный ток, последовательное возбуждение, с помощью его можно контролировать обороты изменений в напряжении.

Чтобы радиальная медогонка стала электрической, нужно обязательно оснастить ее электроприводом. Необходимо взять двигатель, редуктор, систему электропитания. Лучшим вариантом является автомобильный, он является мощным и надежным конструктивным элементом.

Можно воспользоваться двигателем-редук тором для очистки стекол, он имеет две скорости, не нужно специально конструировать оборотный регулятор. В данном случае, нужно установить до двух тумблеров, затем заниматься регулировкой скорости. Чтобы запустить электропривод, нужно аккуратно развернуть барабан, он не должен проскальзывать ремень.

На схеме можно ознакомиться детально с электроприводом, который часто используется пчеловодами.

Схема «Конструирование электропривода»

Преимущества

Среди особенностей устройства четко можно отследить преимущества, которые выделяют и особо отмечают опытные пасечники:

Медогонки Грановского на 6 рамок

Прочность и компактность. Вы сможете без труда возить медогонку в своем автомобиле, без ущерба для пространства салона и страха за сохранение целостности.
Материал основы. Особо отмечается профессионалами, так как обеспечивает 100% соблюдение санитарных норм при откачке меда.
В среднем вместительность бака составляет порядка 40 литров.
Каждую деталь устройства вы можете самостоятельно открепить, чтобы очистить от остатков меда и загрязнений. Без труда медогонку можно собирать и разбирать, согласно прилагаемой инструкции. Этот нюанс обеспечивается тем, что все полости устройства открыты.
Благодаря особой конструкции теперь можно не волноваться за целостность сотов: они практически не ломаются при работе.
За счет автоматического управления, вы можете всего один раз задать необходимые параметры — впоследствии медогонка Грановского сама будет работать, согласно им.

Виды

В зависимости от требований пасеки и её вместительности существует несколько модификаций медогонок. Несмотря на наличие особенностей каждой конструкции, все они обладают и общими достоинствами, такими как:

• высокая скорость производительности;
• компактность и надёжный электропривод, который обеспечивает длительную и плодотворную работу аппаратов.

Читайте о полезных приспособлениях для пчеловодства.

2- и 3-рамочные

Характеризуются компактностью, малыми габаритами и небольшим весом аппарата. Медогонки такой версии оборудованы необоротными кассетами и предназначены, в первую очередь, для владельцев малых пасек или начинающих любителей-пчеловодов, владеющих не более чем 10 пчелиными семействами.

4-рамочные

Аппараты этого класса оснащены электроприводом и оборачиваемыми кассетами. В составе комплектующих предусмотрен пульт управления. Основным предназначением этого аппарата является обслуживание полупрофессиональных пасек (также подойдёт для начинающих пчеловодов), вмещающих в себя не более 30–40 пчелиных семейств.

6- и 8-рамочные

Эта модификация медогонки оборудована оборачиваемыми кассетами и электродвигателем, а также возможностью автоматизированной откачки и большим карманом, в который и проводится сбор мёда. 6- и 8-рамочные медогонки подходят для больших профессиональных пасек, которые вмещают в себя более 100 семей пчёл.

Радиальные

Функционирование радиальной медогонки обеспечивается с помощью электроники, количество кассет может варьироваться от 6 до 8 штук. В процессе изготовления корпуса и рабочих элементов также используется нержавеющая сталь, тогда как в качестве основного материала вращающегося барабана применяется сплав из стали и полимерное напыление.

Конструкция медогонки спроектирована таким образом, что залипание рамок с мёдом исключено, а пружина обеспечивает одновременное разворачивание всех кассет. Аппарат может работать в двух режимах — автоматическом, при котором устройство прекращает работу после откачки мёда с обеих сторон рамок, и ручном, предусматривающем откачку только с одной стороны кассет — для продолжения работы их нужно перевернуть и ещё раз запустить устройство.

Тангенциальные

Медогонка подобной модификации по сути является гибридом нескольких видов устройств — благодаря расположению кассет под углом практически 35°, период до полной откачки мёда существенно сокращается.

Все основные и вспомогательные детали аппарата выполнены из нержавеющей стали высокого качества. В комплекте предусмотрены привод ПЭМ–180М, прозрачная двустворчатая крышка, шкивы, ремни и комплект креплений. У каждой тангенциальной медогонки также имеется паспорт.

Знаете ли вы? Мёд имеет свойство выводить из организма алкоголь, а потому для лечения похмелья рекомендуется использовать продукт в пищу.

Медогонки на рамку «РУТ»

Аппараты под рамки «Рут» имеют несколько модификаций, которые отличаются наличием электропривода или его отсутствием. В остальном характеристики медогонок схожи: высокая производительность, использование нержавеющей стали при изготовлении корпуса и основных деталей, возможность быстрого слива за счёт широкого крана-задвижки и простота управления посредством пульта.

Универсальная медогонка

Медогонки этого типа имеют возможность функционирования в двух режимах:

• хордиальный — в ротор устанавливаются оборотные кассеты на рамку Дадан в количестве 6 шт., в каждую из которых может быть помещена одна рамка Дадан (300 мм) либо одна рамка «РУТ» (230 мм), либо две полурамки (145 мм);
• радиальный — рамки устанавливаются в гнёзда, и можно проводить откачку 36 полурамок (с размерами — 435×145 мм), либо 36 рамок «РУТ» (435×230 мм), либо 18 рамок Дадан (435×300 мм).

Важно! Благодаря плотной стыковке элементов медогонки, протечки в конструкции исключены.

Помимо преимуществ, которыми обладают все медогонки Грановского (высокой производительности, простоты работы, плавного разгона ротора и быстрого слива мёда), данная модификация выгодно отличается возможностью фиксации в наклонном положении аппарата, что обеспечивает полный слив мёда, а также регулируемость ножек по высоте.

«Альпийская»

Вид рассчитан на 24 альпийских рамки, а в её роторе может поместиться 3 кассеты по 8 рамок. Бак аппарата, а также ротор и кассеты выполнены из качественной нержавеющей стали. Комплектация устройства предусматривает широкий кран-задвижку, усиленные ножки, а также электрический привод ПЭМ–90М (от 12 В). Медогонка характеризуется плавным разгоном ротора и быстрым торможением.

Выбор материала для производства медогонки своими руками

Приступая к самостоятельному сбору медогонки, необходимо определиться с основным материалом устройства. Рассмотрим ниже подходящие материалы, которые могут стать основой медогонки.

Он должен соответствовать следующим требованиям:

• устойчивость к механическим воздействиям;
• применимость взаимодействия с пищевыми продуктами.

Важно! В конструкции недопустимо применение деталей из оцинковки, которая, вступая с мёдом в реакцию, значительно ухудшит его качество.

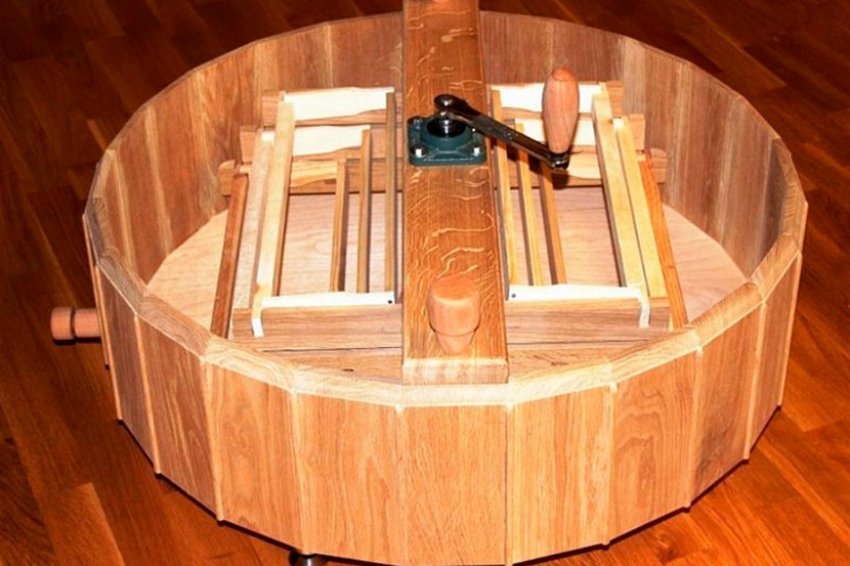

Деревянная

Медогонка может быть выполнена из дерева (кроме оси, подшипников и шкива). Аппарат из такого материала представляет собой восьмигранный барабан, внутри которого вращаются ротор и рамки. Располагается на ножках, под такое устройство можно подставлять любую тару для сбора мёда.
Вид древесины для прибора не имеет особого значения (кроме личных предпочтений пчеловода), однако должны быть соблюдены 2 основных условия: материал не должен быть влажным и на нём не должно быть смолы.

• Среди преимуществ использования дерева отмечают:
• лёгкость конструкции и, соответственно, отсутствие сложностей при перемещении;
• лёгкость и высокую скорость разборки, мытья и сборки;
• высокую скорость сбора мёда.

Алюминиевая

В качестве преимуществ использования материала выступает лёгкость и простота изготовления аппарата — не требуется длительная сборка, достаточно лишь найти ёмкость необходимых размеров (например, бочку, алюминиевую кастрюлю или корпус от стиральной машины).

Фанерная

Этот материал имеет все достоинства дерева, а также добавляется лёгкость самой фанеры. Единственная сложность, с которой может столкнуться пчеловод, — способы крепления корпуса. Выходом станут небольшие гвозди или клей.

Из нержавейки

Нержавейка — одно из самых популярных решений в случае изготовления медогонки своими руками.

• Использование этого материала имеет массу преимуществ:
• доступность материала — в качестве корпуса можно использовать корпус стиральной машины, листы из нержавеющей стали, приобрести которые не составляет труда в любом строительном магазине;
• простота эксплуатации аппарата из нержавейки и длительный срок службы;
• высокие показатели скорости и качества откачки мёда;
• простота в обслуживании.

Медогонки компании Би-Пром

Рассмотрим отдельно разные типы предлагаемых медогонок и их особенности:

1. Медогонки Грановского на 2 и 3 рамки. Все модели хордовые, обладают необоротными кассетами. Рассчитаны на рамки разновидности Дадан. Такие модели чаще всего применяются на небольших приусадебных пасеках, где количество пчелиных семей не превышает 10.
2. Медогонки Грановского на 4 рамки. Эти устройства предназначены на рамки типа Дадан, оснащенные оборотными кассетами. В ассортименте предлагаются модели с электрическим и ручным приводом. Электрический двигатель установлен в нижней части медогонки. Ротор, которым оснащены все модели, плавно разгоняется и моментально затормаживает. В комплекте прилагается пульт управления, при помощи которого можно легко регулировать работу. Такие модели могут использоваться как на любительских, так и на полупрофессиональных пасеках. Количество пчелиных семей не должно превышать 40.
3. Медогонки Грановского на 6 и 8 рамок. Медогонки оснащены оборотными кассетами. Устройство очень прочное и долговечной, рассчитано на большую работу. Имеет особенно большой карман для сбора меда. Специальные фильтры и сетки при откачке не требуются: мед сливается достаточно быстро. Все модели оснащены особым механизмом, который называется «окончательный медовый слив». Медогонки такого типа придутся кстати для больших профессиональных пасек, где количество пчелиных семей часто бывает больше ста.

В зависимости от мощности стоимость медогонки меняется. Средняя стоимость медогонок Грановского составляет 35-40 тыс. р. Несмотря на такую серьезную сумму, можете быть уверены, что в процессе работы она обязательно себя окупит.

Инструкция по эксплуатации

При использовании заводского агрегата перед первым применением обязательно надо изучить инструкцию по эксплуатации и придерживаться ее каждый раз. Особенности применения оборудования зависят от его конструктивных особенностей.

Общие положения по эксплуатации следующие

• Перед каждым применением промывать детали горячей водой. Можно прибегнуть к мойке высокого давления или использовать моющие средства, которые предназначены для агрегатов, контактирующих с пищевыми продуктами.
• У агрегата с электропитанием должен быть дифференциально-текущий выключатель номинального пускового тока. Его исправность надо регулярно проверять.
• Допускается установка оборудования только на сухой пол (почву). Поверхность должна быть относительно ровной.
• При повреждении питательного не отключаемого или соединительного провода ремонтом и заменой должен заниматься мастер, гарант или специальный ремонтный завод. Использование агрегата с поврежденным проводом не допускается.
• Провод питания должен быть удален от острых, режущих поверхностей (краев), источников тепла, открытого огня.
• Включать агрегат в сеть можно только сухими руками. Обязательно предварительно убедиться в том, что управление выключено (позиция выключателя «0»). Необходимо проконтролировать совпадение номинального напряжения оборудования с источником питания.
• После закрытия крышки медогонки открывать ее до конца цикла запрещается.
• Во время работы агрегата запрещается его перемещать, выполнять профилактические работы.
• Движок оборудования и его управление необходимо защищать от влаги во время работы оборудования, его чистки и хранения.
• Запрещено допускать к эксплуатации агрегата лица с ограниченными физическими, психическими и сенсорными способностями, отсутствием должных знаний и опыта.
• При возникновении неполадок или какой-либо угрозы во время работы агрегата необходимо использовать аварийный выключатель. Запускать оборудование повторно можно только после решения проблемы.
• Не допускается хранение оборудования при минусовых температурах. Включать его можно при температуре выше 5 градусов. Если агрегат перед работой был перемещен в помещение или из помещения с другим температурным режимом, необходимо оставить его на некоторое время для достижения температуры окружающей среды.
• Хранить медогонку следует в чистом виде и в достаточно освещаемом помещении.
• Агрегат необходимо чистить и просушивать после каждой эксплуатации (допускается несколько циклов без чистки во время одного медосбора).

При чистке изделия не допускается намачивание электрических элементов. Не следует также допускать контакта подшипника с водой.

Рабочий цикл агрегата и подготовка к нему осуществляются по следующему алгоритму

1. Установить медогонку.
2. Установить рамки – они должны быть расположены правильно и умещаться в кассете.
3. Закрыть крышку.
4. Запустить оборудование.
5. Скорость вращения увеличивать постепенно. Начинать сразу с высокой скорости нельзя.
6. По завершении цикла работы оборудование отключить от питания.
7. Крышку агрегата снять.
8. Рамки вынуть.
9. Если откачка меда больше производиться не будет, то почистить оборудование, просушить его и отправить на хранение.

Преимущества

Среди особенностей устройства четко можно отследить преимущества, которые выделяют и особо отмечают опытные пасечники:

Медогонки Грановского на 6 рамок

• Прочность и компактность. Вы сможете без труда возить медогонку в своем автомобиле, без ущерба для пространства салона и страха за сохранение целостности.
• Материал основы. Особо отмечается профессионалами, так как обеспечивает 100% соблюдение санитарных норм при откачке меда.
• В среднем вместительность бака составляет порядка 40 литров.
• Каждую деталь устройства вы можете самостоятельно открепить, чтобы очистить от остатков меда и загрязнений. Без труда медогонку можно собирать и разбирать, согласно прилагаемой инструкции. Этот нюанс обеспечивается тем, что все полости устройства открыты.
• Благодаря особой конструкции теперь можно не волноваться за целостность сотов: они практически не ломаются при работе.
• За счет автоматического управления, вы можете всего один раз задать необходимые параметры — впоследствии медогонка Грановского сама будет работать, согласно им.

Медогонка отличается универсальностью. Ее можно использовать на пасеках разных размеров (как на любительских, состоящих из 2-3 ульев, так и на тех, которые откачивают мед в промышленных масштабах), эксплуатировать стационарно и в полевых условиях. К тому же устройство не ломает и не мнет даже свежие соты.

Тангенциальная медогонка обладает хордиальной конструкцией (кассеты фиксируются по хорде), что позволяет увеличить скорость откачки в 4 раза по сравнению с радиальными (кассеты устанавливаются по радиусу) моделями.

Устройство

Аппарат состоит из электрического привода и специальных кассет, которые рассчитаны под рамки улья Дадана. Корпус и детали изготавливают из нержавеющей стали, а внутренний барабан – из стали или металла, покрытого полимерами. Все детали соединяются встык, что исключает вероятность протечек.

Кассеты размещаются на роторе так, что под воздействием пружины одновременно разворачиваются. Они не залипают, что обеспечивает качественную откачку меда. Ротор вращается с помощью подшипников.Под баком размешается ручной съемный привод, в состав которого входит электродвигатель, что очень практично и удобно. Управление производится при помощи дистанционного пульта.

Медогонка Грановского завоевала популярность у пчеловодов простотой пользования. Возможность беспрерывной работы длительное время позволяет осуществлять быструю выкачку меда на малых и больших пасеках. Аппарат поддается самостоятельному изготовлению, но по производительности он уступает заводскому аналогу.

Сразу надо отметить, что аппарат Грановского разработан под конструкции рамок ульев Дадана. Конструкция состоит из нержавеющего корпуса в форме большой бочки. Внутри расположены кассеты для крепления рамок. Внутренний барабан выполнен из обычного металла с защитным полимерным опылением. Вращение кассет осуществляется электрическим приводом.

Кассеты соединены с ротором пружинным механизмом. Одновременный разворот во время работы предотвращает залипание сот. Вращается ротор на подшипниковой паре. Ручной привод и электрический мотор расположены под баком. При необходимости элементы легко снимать и устанавливать на место. Управление электроприводом осуществляется идущим в комплекте пультом.

Принцип работы устройства

Медогонка Грановского имеет достаточно удобную конструкцию, которая приводится в движение вручную. Основное удобство заключается в достаточно быстром и высококачественном действии, при помощи которого удается максимально освободить рамки от меда. Вот, как это работает:

Медогонка Грановского на 8 рамок

• Ручной привод может находиться как в верхней, также и в нижней части бака.
• Привод состоит из двух основных деталей — ременной передачи и электродвигателя.
• Расположение кассет внутри — традиционное.
• Медогонке необходимо не менее 15 секунд, чтобы дойти до заранее установленной скорости. Заключительный процесс обработки характеризуется плавным торможением.

В целом, принцип работы такого устройства схож с другими медогонками, но, конечно, обладает своими особенностями. Подробно ознакомиться с ними помогут видеозаписи с демонстрацией работы медогонки.

Виды конструкции

Широкий выбор
медогонок Грановского позволяет пасечнику приобрести агрегат исходя из
величины пчелохозяйства. Для небольшого количества ульев (не больше 10 семей)
подойдет 2,3 рамочные приспособления, где кассеты не оборачиваются. Особенность
агрегатов — малый вес, низкая цена.

Для пасеки, где количество семей достигло 40, подойдет медогонка на 4 рамки с
кассетами, которые меняют положение во время откачки. Это позволяет значительно
повысить производительность работ, не привлекая помощников.

Частные или промышленные хозяйства, где более 40 семейств выбирают агрегаты с
6 или 8 рамками, в которых кассеты вращаются. Особенности — большой карман для
сбора готового продукта. Мед успевает отстояться. Меньше нужно использовать
дополнительные фильтры и сетки, чтобы его процеживать.

Изготовление привода для самодельной медогонки

Принимая во внимание трудозатраты, присущие работе в ручном режиме, рекомендуется использовать медогонку с электрическим приводом. Для его изготовления в домашних условиях, потребуются:

Для его изготовления в домашних условиях, потребуются:

• текстолитовый круг толщиной 10 мм, который выступит диском на ступице;
• любой двигатель на 90 Вт (например, от автомобильной печи), оснащённый сеткой, которая будет препятствовать попаданию внутрь пчёл;
• реле от стиральной машины — выступит в роли включателя;
• реостат (можно использовать любой щиток) и нихромовая спираль — понадобится для регулировки оборотов;
• металлический кронштейн.

• Электропривод такого плана имеет множество достоинств, среди которых:
• возможность откачки тяжёлых рамок с мёдом;
• при мощности в 90 Вт привод может работать от автомобильного аккумулятора;
• допустимость выбора специального режима, настройки времени и оборотов;
• экономичность.

Среди недостатков можно отметить невозможность использования двигателя в горизонтальном положении, а также некоторые затруднения установки рамок магазина при использовании радиального режима.

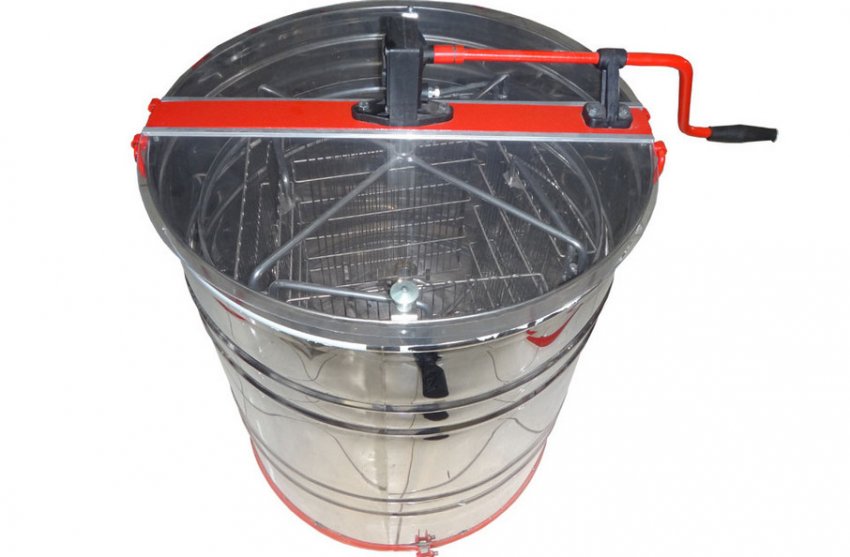

Порядок работы прибора

Работа с самодельным прибором состоит из нескольких шагов:

1. При помощи специальной вилки мёд распечатывают.
2. Продукт помещают в кассеты.
3. С помощью рукоятки, которой оснащён аппарат, происходит вращение.
4. Центробежные силы, оказывая воздействие на мёд, перемещают его из сот в бак.
5. Через кран в дне устройства мёд поступает в подготовленные ёмкости.

Процесс изготовления самодельной медогонки не отличается простотой — для этого потребуются не только специальные схемы и чертежи, но и достаточное количество материалов и вспомогательных деталей. Однако, разобравшись с нюансами и выполнив все работы, вы получите аппарат, качественно и быстро откачивающий мёд, который станет незаменимым в пчеловодстве.
